| YDFT-1000-4 |
|
|
● 시스템의 외형과 기능 |
|
1. | 1-램, 2-실린더형과 2-램, 4-실린더형에 있어서, 타 액추에이터는 설계 용량 100%의 같은 전토크용량을 가지며, 파워시스템은 완전히 2배이다. |

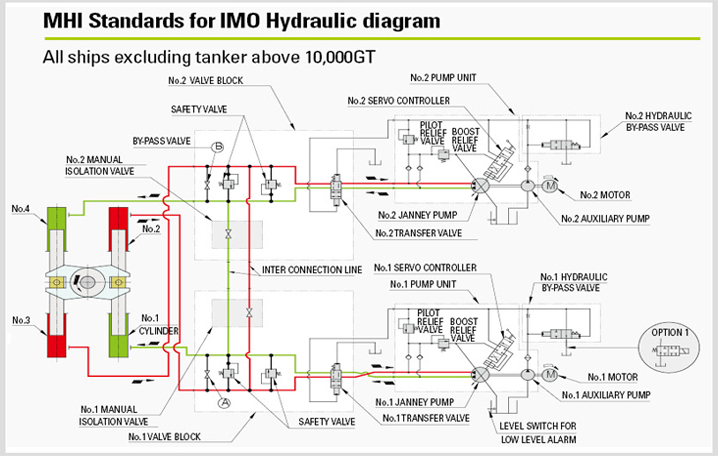

2. | 한 곳에 파손이 생겨 배관계에 누유가 일어나면, 작동 중의 파워시스템에 연결된 오일 탱크의 낮은 오일 수준의 감지기가 브릿지와 기관실에 경고를 보내도록 작동 되어 진다. 다음 페이지의 다이아그램에 있는 A ~ F의 밸브 조정은 유압 시스템의 오작동을 차단하기 위해서 조타기 실에서 수동으로 조작한다. 이와 같이 파워시스템의 안전한 작동에 의해서 조타 성능을 유지한다. |
3. | 자동 차단밸브에 대한 변환밸브 A와 B는 총톤수 10,000톤 이상의 유조선에 대한 IMO규정을 만족한다. 이 경우에, 한 곳에 파손이 생겨 배관계에 누유가 일어나면 작동 중의 파워시스템에 연결된 오일 탱크의 낮은 오일 수준의 감지기에 의해서, 다른 파워시스템이 자동으로 또는 원거리에서 병행하여 작동 되어진다. 동시에, 회로를 차단하는 밸브들은 자동으로 오 작동하는 배관계를 차단시킨다. 따라서 조타기능을 유지하게 된다. 그리고 오작동하는 배관계의 파워시스템은 2차의 낮은 수준의 감지기에 의해서 자동으로 멈추게 된다. 동시에 관련된 차단밸브는 또한 원래의 위치를 되돌아간다. |
4. | 앞에서 언급한 것과 같이 한 곳에 고장이 생긴 후에 타의 액추에이터의 기능은 설계 시의 성능의 절반으로 감소되므로 선박의 속력을 최대속력을 최대속력의 절반 또는 7Knots 이하로 줄일 필요가 있다. |
|
|
|
|
|
|
|
|
● 특 성 |
|
|

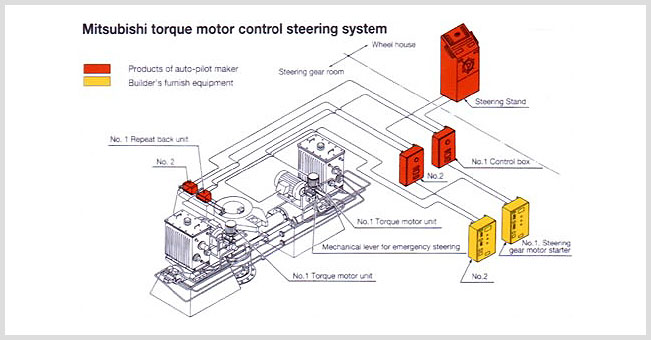

1. 우수한 응답성과 에너지 절약성 |
토크 모타시스템은 지금까지 사용되어오던 기계적인 링크시스템 보다도 조타기 제어판으로부터 조타지시 특히 미세한 조타각의 조타지시 정보를 보다 정확하고 신속한 응답을 조타기에 보낼 수 있다. 선수가 바람 부는 쪽으로 향할 경우 선박의 방향성을 확보할 수 있기 때문에 연료의 낭비가 없다. |
2. 간단한 구조와 콤팩트한 설계 |
펌프의 송출은 토크 모타에 의해서 전기적으로 제어된다. 자동 파일럿 레시버와 전통적인 기계적 링크시스템이 없는 이 새로운 시스템은 구조가 간단하고 설계가 콤팩트하다. |
3. 높은 신뢰성 |
적용되는 토크 모타는 브러시와 기어가 없는 형이며 마찰 부분이 없는 DC모타이다. 추종 조타가 없고 증폭의 바이패스는 선교에서 행해진다. 유압시스템은 기계적인 피드백 링크를 갖는 검증된 설계로써 전통적인 조타기와 동일하다. |
| |
|
4. 보다 큰 자유도를 갖는 배치 |
자동 파일럿 레시버와 지금까지 필요로 했던 기계적 링크 시스템을 요하지 않으므로 펌프 장치의 배치에 있어서 선상 의장의 용이성은 말할 것도 없고 보다 큰 자유도를 확보할 수 있다. |
5. 긴급한 조타에 있어서 제어의 용이성 |
비상 조타는 펌프의 서보 메커니즘에서 제한적인 물리적 노력만으로 기계적인 조작이 가능하다. |
6. 무 부하 모타의 시동 |
유압 펌프의 모타는 부하를 걸지 않는 상태에서 시동할 수 있으므로 비상 발전기는 훨씬 적은 용량으로 설계할 수 있다. |
7. 완전한 이중제어 시스템 |
미국의 ABS선급협회와 다른 선급협회들의 규정은 표준 설계 사양의 제한으로서 완전한 제어 시스템을 요구하고 있다. |
|
● 작 동 |
|

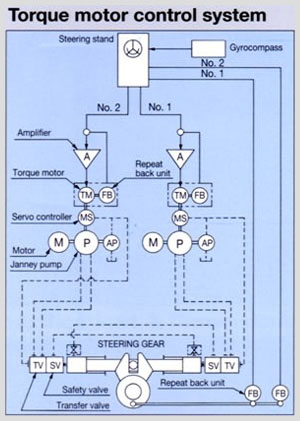

■ 선교로 부터의 원격 제어 |

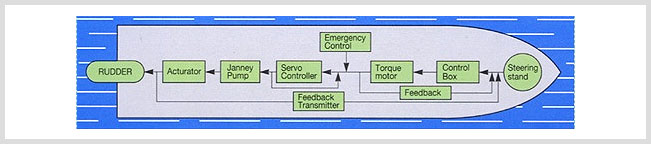

조타 제어판으로부터 오는 전자 타각 지시신호는 증폭기(A)로 증폭되어 토크 모타(TH)로 보내진다. 토크 모타는 유압 펌프를 제어하는 기계적인 서버(MS)를 작동시키며, 작동유의 필요량을 송출하기 위해서 유압펌프(P)의 경사
판이 기울어지게 하는 지시 신호를 내보냄으로써, 가해진 작동유의 압력이 타를 회전시키며 피드백 신호에 따라 타의 틸러는 피드백 감지기(FB)로부터 타각 지시 신호에 의한 각도에 도달하는 신호를 조타 제어판으로 전달한다. 또, 토크 모타는 기계적인 서보가 역방향으로 중립 위치(0')까지 구동한다. 따라서 유압 펌프의 경사판은 또한 기울어지지 않은 중립 위치로 되돌아가며, 오일의 흡입/송출은 더 이상 일어나지 않는다. 그리고 타의 회전한 각도를 유지하게 된다. |
|
■ 기계적인 조작에 의한 국부 제어(기기측 조정) |
국부적인 '수동'제어 모드에서 전자 지시 신호에 의해서 뿐만 아니라 유압 펌프 송출을 제어하는 유압 펌프 제어 기계적 서버에서 직접적인 기계적 조작에 의해서 제어할 수 있다. 이때 추종 조타기가 없기 때문에 타가 원하는 각도까지 회전하는 기계적인 조작을 하지 않으면 자동으로 유압펌프 경사판이 역방향으로 중립 위치에 이르는 기계적 서보의 기능을 발휘하게 되어, 타는 원하는 각도를 유지할 수 있게 된다. |
|

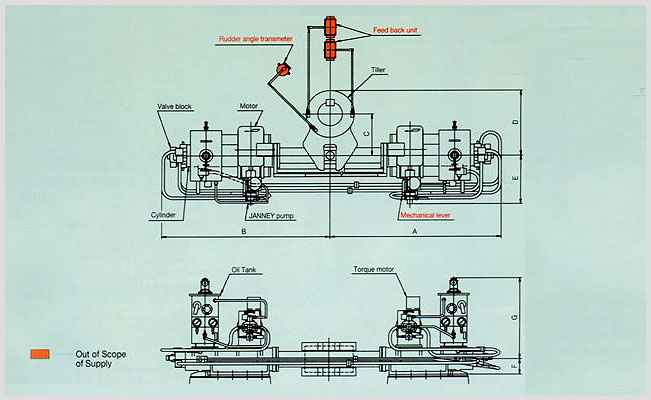

● SFT-형 |
|
|
|
■ 사양 및 치수 |
|
|
형 |
|
SFC-30 |
SFC-40 |
SFC-60 |
SFC-80 |
SFC-125 |
SFC-170 |
|
최대사용압력 에서의 토크 |
t-m |
32 |
45 |
53 |
63 |
72 |
86 |
105 |
122 |
143 |
176 |
KN-m |
314 |
441 |
520 |
618 |
706 |
844 |
1030 |
1196 |
1402 |
1726 |
전타 속력 |
deg/sec |
65/28 |
|
정상 틸러반경 |
mm |
470 |
520 |
580 |
|
650 |
|
730 |
|
850 |
|
램의 직경 |
(ф)mm |
170 |
195 |
220 |
|
240 |
|
270 |
|
300 |
|
최대사용유압 |
kgf/㎠ |
220 |
220 |
180 |
215 |
185 |
220 |
190 |
220 |
180 |
220 |
Mpa |
2106 |
21.6 |
17.6 |
21.1 |
18.1 |
21.6 |
18.6 |
21.6 |
17.6 |
21.6 |
안전한 밸브 압력 (설계 압력) |
kgf/㎠ |
275 |
275 |
225 |
269 |
232 |
275 |
238 |
275 |
225 |
275 |
Mpa |
27.0 |
27.0 |
22.1 |
26.4 |
22.7 |
27.0 |
23.3 |
27.0 |
22.1 |
27.0 |
주/예비 펌프가 있는경우 |
모타 |
출력x수 |
Kw |
11x2 |
15x2 |
15x2 |
19x2 |
22x2 |
25x2 |
30x2 |
37x2 |
45x2 |
50x2 |
회전수 |
rpm |
1,800 |
|
과부하 |
%/sec |
100/60 |
|
펌프형 x 수 |
06V-FH2MK x 2 |
1V-FH2MK x 2 |
주/예비 펌프가 없는경우 |
모타 |
출력 |
Kw |
7.5x2 |
11x2 |
11x2 |
15x2 |
15x2 |
19x2 |
22x2 |
25x2 |
회전수 |
rpm |
1200 |
1800 |
과부하 |
%/sec |
100/60 |
펌프형 x 수 |
06V-FH2MK x 2 |
|

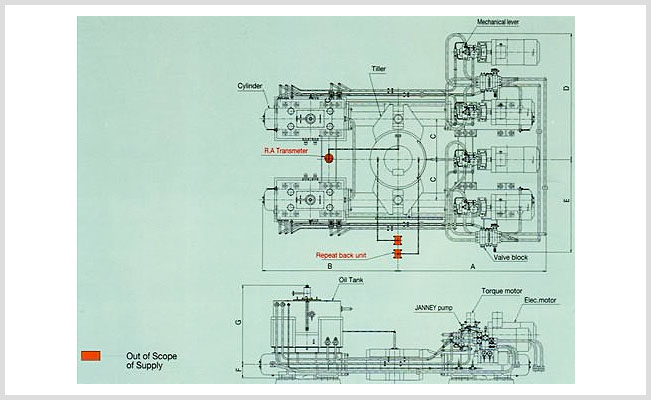

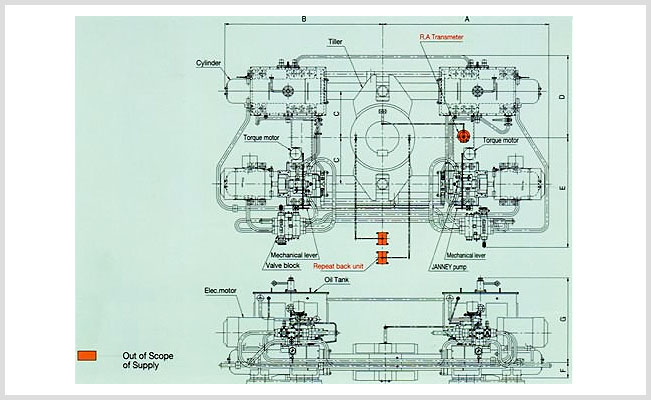

치수 |
mm |
A |
2026 |
2220 |
2395 |
2600 |
2900 |
3235 |
B |
2025 |
2185 |
2360 |
2565 |
2865 |
3200 |
C |
470 |
520 |
580 |
650 |
730 |
850 |
D |
740 |
815 |
910 |
1015 |
1140 |
1315 |
E |
760 |
760 |
760 |
760 |
910 |
910 |
F |
190 |
205 |
220 |
240 |
260 |
285 |
G |
1243 |
1253 |
1265 |
1283 |
1420 |
1440 |
|
주의 : 상기 사양은 60Hz 전원에서 ±35˚ 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
● DFT-Type |
|
|
|
■ 사양 및 치수 |
|
|
형 |
|
DFT-60 |
DFT-80 |
DFT-125 |
DFT-170 |
|
최대사용압력 에서의 토크 |
t-m |
52 |
62 |
74 |
91 |
105 |
126 |
140 |
172 |
KN-m |
510 |
608 |
726 |
892 |
1030 |
1236 |
1373 |
1687 |
전타 속력 |
deg/sec |
65/28 |
정상 틸러반경 |
mm |
470 |
520 |
580 |
650 |
최대사용유압 |
kgf/㎠ |
185 |
220 |
180 |
220 |
180 |
215 |
180 |
220 |
Mpa |
18.1 |
21.6 |
17.7 |
21.6 |
17.7 |
21.1 |
17.7 |
21.6 |
안전한 밸브 압력 (설계 압력) |
kgf/㎠ |
232 |
275 |
225 |
275 |
225 |
269 |
225 |
275 |
Mpa |
22.7 |
27.0 |
22.2 |
27.0 |
22.2 |
26.4 |
22.2 |
27.0 |
주/예비 펌프가 있는경우 |
모타 |
출력x수 |
Kw |
15x2 |
18.5x2 |
22x2 |
25x2 |
30x2 |
37x2 |
45x2 |
50x2 |
회전수 |
rpm |
1,800 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
06V-FH2B-MK x 2 |
1V-FH2B-MK x 2 |
주/예비 펌프가 없는경우 |
모타 |
출력x수 |
Kw |
11x2 |
11x2 |
15x2 |
15x2 |
18.5x2 |
22x2 |
25x2 |
회전수 |
rpm |
1800 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
06V-FH2B-MK x 2 |
|

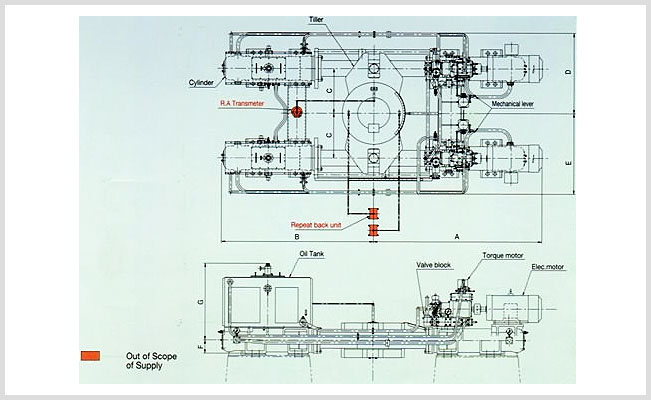

치수 |
mm |
A |
1826 |
1931 |
2164 |
2344 |
B |
1678 |
1838 |
2011 |
2213 |
C |
470 |
520 |
580 |
650 |
D |
973 |
1023 |
1083 |
1153 |
E |
1460 |
1510 |
1585 |
1660 |
F |
190 |
205 |
220 |
240 |
G |
1240 |
1250 |
1265 |
1280 |
|
주의 : 상기 사양은 60Hz 전원에서 ±35˚ 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
|
|
■ 사양 및 치수 |
|
|
형 |
|
DFT-200 |
DFT-250 |
DFT-300 |
DFT-335 |
|
최대사용압력 에서의 토크 |
t-m |
207 |
244 |
291 |
351 |
KN-m |
2030 |
2393 |
2854 |
3442 |
전타 속력 |
deg/sec |
65/28 |
정상 틸러반경 |
mm |
715 |
730 |
780 |
850 |
최대사용유압 |
kgf/㎠ |
220 |
220 |
220 |
220 |
Mpa |
21.6 |
21.6 |
21.6 |
21.6 |
안전한 밸브 압력 (설계 압력) |
kgf/㎠ |
275 |
275 |
275 |
275 |
Mpa |
27.0 |
27.0 |
27.0 |
27.0 |
주/예비 펌프가 있는경우 |
모타 |
출력x수 |
Kw |
55 x 2 |
75 x 2 |
80 x 2 |
90 x 2 |
회전수 |
rpm |
1200 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
3V-FH2B-MK x 2 |
주/예비 펌프가 없는경우 |
모타 |
출력x수 |
Kw |
30 x 2 |
37 x 2 |
45 x 2 |
50 x 2 |
회전수 |
rpm |
1800 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
06V-FH2B-MK x 2 |
1V-FH2B-MK x 2 |
|

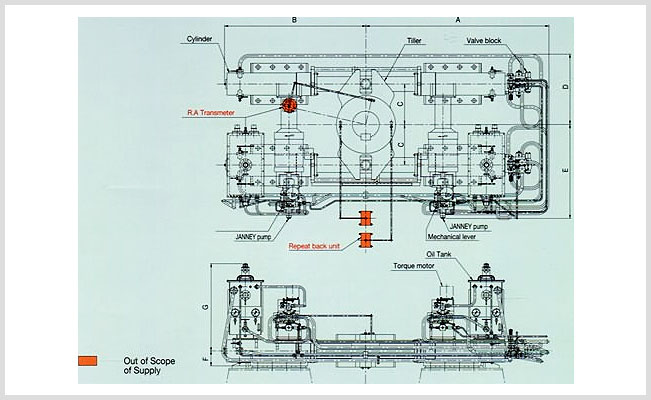

치수 |
mm |
A |
2533 |
2740 |
2988 |
3100 |
B |
2386 |
2505 |
2655 |
2842 |
C |
715 |
730 |
780 |
850 |
D |
1320 |
1335 |
1384 |
1454 |
E |
1872 |
1887 |
1937 |
2007 |
F |
255 |
260 |
275 |
285 |
G |
1280 |
1295 |
1305 |
1315 |
|
주의 : 상기 사양은 60Hz 전원에서 ±35˚ 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
|
|
■ 사양 및 치수 |
|
|
형 |
|
DFT-400 |
DFT-475 |
DFT-530 |
|
최대사용압력 에서의 토크 |
t-m |
363 |
400 |
440 |
485 |
560 |
KN-m |
3560 |
3923 |
4315 |
4756 |
5492 |
전타 속력 |
deg/sec |
65/28 |
정상 틸러반경 |
mm |
900 |
940 |
970 |
최대사용유압 |
kgf/㎠ |
195 |
215 |
200 |
220 |
220 |
Mpa |
19.1 |
21.1 |
19.6 |
21.6 |
21.6 |
안전한 밸브 압력 (설계 압력) |
kgf/㎠ |
244 |
269 |
250 |
275 |
275 |
Mpa |
23.9 |
26.4 |
24.5 |
27.0 |
27.0 |
주/예비 펌프가 있는경우 |
모타 |
출력x수 |
Kw |
110 x 2 |
110 x 2 |
132 x 2 |
150 x 2 |
160 x 2 |
회전수 |
rpm |
1200 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
6V-VH2B-MK x 2 |
주/예비 펌프가 없는경우 |
모타 |
출력x수 |
Kw |
50 x 2 |
55 x 2 |
63 x 2 |
75 x 2 |
75 x 2 |
회전수 |
rpm |
1200 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
3V-FH2B-MK x 2 |
|
치수 |
mm |
A |
3176 |
3455 |
3595 |
B |
3155 |
3205 |
3255 |
C |
900 |
940 |
970 |
D |
1645 |
1685 |
1715 |
E |
2060 |
2110 |
2160 |
F |
260 |
275 |
285 |
G |
1515 |
1520 |
1530 |
|
주의 : 상기 사양은 60Hz 전원에서 ±35˚ 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
|
|
■ 사양 및 치수 |
|
|
형 |
|
DFT-660 | DFT-680 |
DFT-760 |
DFT-870 |
DFT-1000 |
DFT-1250 |
|
최대사용압력 에서의 토크 |
t-m |
660 |
680 |
768 |
872 |
1002 |
1179 |
KN-m |
6473 |
6669 |
7532 |
8552 |
9827 |
11562 |
전타 속력 |
deg/sec |
65/28 |
정상 틸러반경 |
mm |
1050 |
1050 |
1100 |
1130 |
1180 | 1240 |
최대사용유압 |
kgf/㎠ |
220 |
220 |
220 |
220 |
220 |
220 |
Mpa |
21.6 |
21.6 |
21.6 |
21.6 |
21.6 |
21.6 |
안전한 밸브 압력 (설계 압력) |
kgf/㎠ |
275 |
275 |
275 |
275 |
275 |
275 |
Mpa |
27 |
27 |
27 |
27 |
27 |
27 |
주/예비 펌프가 있는경우 |
모타 |
출력x수 |
Kw |
90 x 4 |
90 x 4 |
110 x 4 |
125 x 4 |
150 x 4 |
160 x 4 |
회전수 |
rpm |
1,200 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
3V-FH2B-MK x 4 |
6V-FH2B-MK x 4 |
주/예비 펌프가 없는경우 |
모타 |
출력x수 |
Kw |
90 x 2 |
90 x 2 |
110 x 2 |
125 x 2 |
150 x 2 |
160 x 2 |
회전수 |
rpm |
1,200 |
과부하 |
25% - Continuous, 100% - 1 Hour, 200% - 60 sec |
펌프형 x 수 |
3V-FH2B-MK x 2 |
6V-FH2B-MK x 2 |
|
치수 |
mm |
A |
3504 | 3504 |
3658 |
3724 |
3872 |
4123 |
B |
3504 |
3504 |
3890 |
3717 |
4040 | 4170 |
C |
1050 | 1050 |
1100 |
1130 |
1180 |
1240 |
D |
2242 | 2242 |
2449 |
2479 |
2529 |
2589 |
E |
2242 | 2242 |
2449 |
2479 |
2529 |
2589 |
F |
325 | 325 |
335 |
345 |
355 |
420 |
G |
1490 | 1490 |
1620 |
1620 |
1620 |
1645 |
|
주의 : 상기 사양은 60Hz 전원에서 ±35˚ 조타인 경우이며, 고객 요구에 의한 특수 사양의 제조도 가능함. |
|
