피스톤 형HOME ▶ 제품정보 ▶ STEERING GEAR ▶ 피스톤 형
조타기 홈C-시리즈T-시리즈로타리 베인형피스톤 형

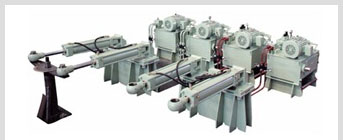

Piston Type
● [성능표] 모델 적용 지침
형 원-실린더 형 더블-실린더 형
주요 항목 NDC-4 NDC-8 NDC-10 NDC-13 NDC-20 2C-4 2C-8 2C-10 2C-13 2C-20
토오크(Ton-m) 0.32 0.62 0.82 1.12 1.36 0.8 1.33 1.7 2.35 2.9
전타속도
(deg/sec.)		 65/18 65/18 65/18 65/18 65/18 65/18 65/18 65/22 65/22 65/22
최대사용압력
(kg/㎠)		 80 80 80 80 80 80 80 80 80 80
안전변 조정 압력
(kg/㎠)		 100 100 100 100 100 100 100 100 100 100
소요
마력		 모터형 T.E.F.C T.E.F.C
output(kw) 0.75 0.75 0.75 1.5 1.5 0.75 1.5 1.5 2.2 2.2
R.P.M 1750 1750 1750 1750 1750 1750 1750 1750 1750 1750
Rating 100%-cont, 200%-30sec. 100%-cont, 200%-30sec.
주의 : 1) 상기 리스트는 고객의 요구 사양에 따라 변경될 수 있다.
          2) 동력구동형의 경우에, 펌프 속력은 엔진의 RPM에 따라 결정되어 진다.

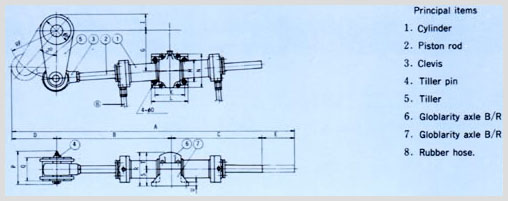

● NDC형 조타기-SR
■ 개략적인 치수(mm)
(W=Approx. weight : kg)
Type A B C D E F G H I J
NDC-4 1280 522 402 208 148 230 200 120 70 40
NDC-8 1605 650 517 258 180 280 240 150 85 40
NDC-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 160 95 40
NDC-13 1745 700 564 281 200 310 280 180 105 40
NDC-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 200 115 40
Type K L M N O P Q R U W
NDC-4 140 180 120 180 13 164 120 167 17 70
NDC-8 170 210 130 200 16.5 185 140 200 20 100
NDC-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 115
NDC-13 200 240 160 240 ↓ 210 160 237.5 22 140
NDC-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 155

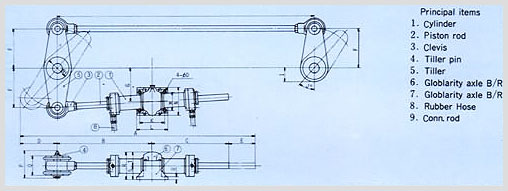

● NDC형 조타기-TR
■ 개략적인 치수(mm)
(W=Approx. weight : kg)
Type A B C D E F G H I J
NDC-4 1280 522 402 208 148 230 200 120 70 40
NDC-8 1605 650 517 258 180 280 240 150 85 40
NDC-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 160 95 40
NDC-13 1745 700 564 281 200 310 280 180 105 40
NDC-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 200 115 40
Type K L M N O P Q R U W
NDC-4 140 180 120 180 13 164 120 167 17 98
NDC-8 170 210 130 200 16.5 185 140 200 20 151
NDC-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 166
NDC-13 200 240 160 240 　 210 160 237.5 22 212
NDC-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 230

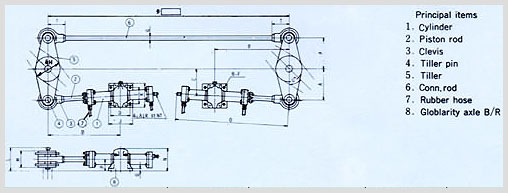

● 2C형 조타기-SR
■ 개략적인 치수(mm)
(W=Approx. weight : kg)
Type A B C D E F G H I J
2C-4 230 400 550 140 120 13 500 223 160 180
2C-8 280 480 650 170 130 16.5 550 258 190 210
2C-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
2C-13 310 560 700 200 160 ↓ 600 281 210 240
2C-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 260 230 ↓
Type K L M N O P Q R U W
2C-4 180 45 164 120 82 85 17 35 30 120
2C-8 200 40 185 140 100 100 20 ↓ ↓ 180
2C-10 ↓ 40 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 200
2C-13 240 40 210 160 117.5 120 22 ↓ ↓ 260
2C-20 ↓ 35 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 280

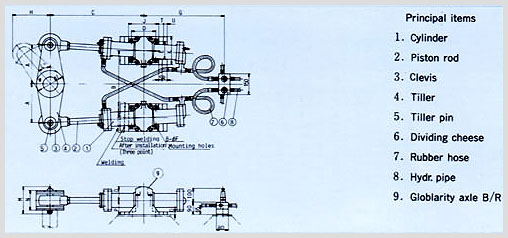

● 2C형 조타기-TR
■ 개략적인 치수(mm)
(W=Approx. weight : kg)
Type A B C D E F G H J
2C-4 230 550 200 140 120 13 42.7 160 180
2C-8 280 650 240 170 130 16.5 ↓ 190 210
2C-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓
2C-13 310 700 280 200 160 ↓ ↓ 210 240
2C-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ 230 ↓
Type K L M N O P Q T U
2C-4 180 164 120 167 810 85 17 113 45
2C-8 200 185 140 200 980 100 20 122 40
2C-10 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 40
2C-13 240 210 160 237.5 1050 120 22 130 40
2C-20 ↓ ↓ ↓ ↓ ↓ ↓ ↓ ↓ 35
● 소형 램 형

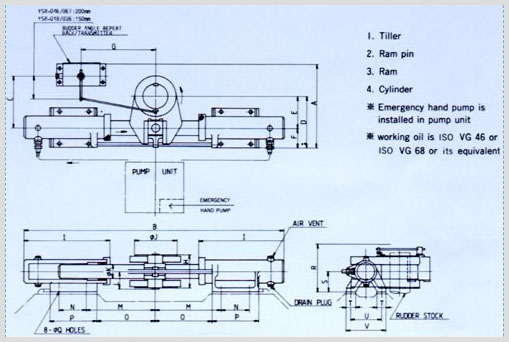

■ 밸브 관리 시스템(YSR-018V~YSR-067V)
▶ 사 양
주요 항목 타입 YSR-085V YSR-130V YSR-170V YSR-220V
최대사용압력에
대한 최대토크		 T-M 8.5 13 17 22
틸러의 전타속력 Deg/sec 65-28 65-28 65-28 65-28
비상시 틸러의 전타속력 Deg/sec 30-60 30-60 30-60 30-60
틸러암의 반경 mm 280 350 400 400
램의 직경 mm 125 145 170 180
최대 사용 압력 kg/㎠ 185 168 143 168
전기
모터		 모터형 - T.E.F.C
출력 Kw 3.7 3.7 5.5 7.5
회전수 R.P.M 1750 1750 1750 1750
평가 %-sec 100%-cont, 200%-30sec
▶ 개략적인 치수(mm)
(W=Approx, weight : kg, Excluded electric parts)
Type Mark A B D E F H I J K
YSR-085V 620 2060 440 280 160 280 630 360 125
YSR-130V 775 2520 525 350 175 340 800 360 145
YSR-170V 860 2946 610 400 210 370 952 440 170
YSR-220V 860 2946 610 400 210 370 952 470 180
Type Mark L M N O P Q S T U
YSR-085V 145 530 210 460 350 36 160 85 240
YSR-130V 175 580 260 505 410 37 180 85 270
YSR-170V 190 725 330 650 480 37 220 100 320
YSR-220V 190 725 330 650 480 37 220 100 320

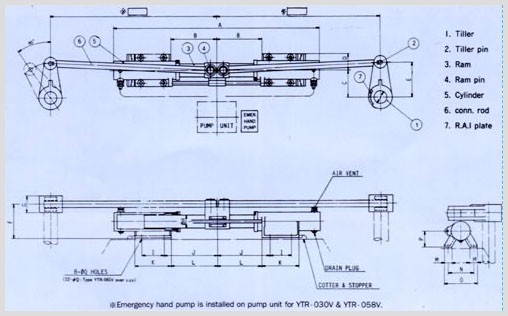

■ 밸브 관리 시스템(YTR-***V)
▶ 사 양
주요 항목 타입 YTR-030V YTR-058V YTR-085V YTR-115V YTR-160V
최대사용압력에
대한 최대토크		 T-M 3 5.8 8.5 11.5 16
틸러의 전타속력 Deg/sec 65-28 65-28 65-28 65-28 65-28
비상시 틸러의 전타속력 Deg/sec 30-60 30-60 30-60 30-60 30-60
틸러암의 반경 mm 280 350 435 500 540
램의 직경 mm 100 125 145 170 180
최대 사용 압력 kg/㎠ 195 185 168 143 168
전기
모터		 모터형 - T.E.F.C
출력 Kw 2.2 3.7 3.7 5.5 7.5
회전수 R.P.M 1750 1750 1750 1750 1750
평가 %-sec 100%-cont, 200%-30sec
▶ 개략적인 치수(mm)
(W=Approx, weight : kg, Excluded electric parts)
Type Mark A B C D E F G H I
YTR-030V 1790 440 250 135 280 320 150 100 200
YTR-058V 2060 460 300 160 350 365 180 125 210
YTR-085V 2520 505 350 175 435 405.5 210 145 260
YTR-115V 2946 650 410 210 500 457.5 250 170 330
YTR-160V 2946 650 410 210 500 457.5 250 180 330
Type Mark J K L M N O P Q W
YTR-030V 440 320 380 70 200 270 135 31 350
YTR-058V 530 350 460 85 240 320 160 36 900
YTR-085V 580 410 505 85 270 350 180 37 1100
YTR-115V 725 480 650 100 320 420 220 37 1800
YTR-160V 725 480 650 100 320 420 220 37 2200
■ Steering Control Equipment
  OBR(S)형 스탠드(OBR(S)type stand)
  SFU형 스탠드(SFU type stand)
  ODR(P)형 스탠드(ODR(P)type stand)
  SFU(E)형 스탠드(SFU(E) type stand)
  원격조종기(Remote controller)
  SFC(CT)형 스탠드(SFU(CT)type stand)
