| ● 양묘기 |
|
유압 모터를 사용하고 있는 양묘기는 유압으로 구동되어지며, 컴팩트하고 부드럽게 작동한다. 이 양묘기는 KSV-6724 및 JISF-6714에 따라 제작된다.
양묘기는 사용 하중 하에서 30분의 주기동안 연속적으로 작동될 수 있어야 하며, 저속에서 2분의 주기 당 과부하 작동이 가능 해야 한다. 양묘기의 사용 하중은 다음의 값에 근거를 두고 있어야 한다.
a) 2등급 앵커 체인 케이블 : 4.33 d² (kgf), 42.5 d² (N)
b) 3등급 앵커 체인 케이블 : 4.84 d² (kgf), 47.5 d² (N)
과부하는 정격 부하의 150%이어야 한다.
표준 사양은 호저 드럼의 첫 번째 층과 관련된다.
속력은 표준 배치에 관련되므로 고객의 요구에 따라 변할 수 있어야 한다.
자동 인장 제어 계류 윈치(자동-인장계류)도 또한 고객의 요청에 응할 수 있어야 한다. |
|

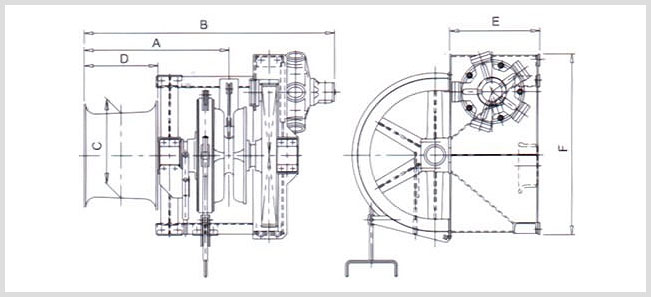

| ■ YH-*WL(F-*) |
|
 |
| 특징 : 정상타입 / 체인 2등급 표준설계 |
|
| ▶ 사 양 |
|
| ITEMS |
YH-4WL |
YH-5WL |
YH-6WL |
YH-7WL |
YH-8WL |
YH-9WL |
CHAIN
DRUM |
CHAIN
dia. |
фmim |
22 |
24 |
26 |
24 |
30 |
32 |
34 |
36 |
| Anchorw. |
kg |
660 |
780 |
900 |
1020 |
1140 |
1290 |
1590 |
1740 |
Rated
load |
ton |
2.1 |
2.5 |
3 |
3.4 |
3.9 |
4.4 |
4.4 |
5.6 |
rated
speed |
m/min |
9 |
9 |
9 |
| WARPING |
Rated
load |
ton |
2 |
2.5(3) |
4 |
Rated
speed |
m/min |
12 |
12(15) |
15 |
Rope
size |
фmim |
35 |
35(40) |
40 |
|
|
| ▶ 치 수(mm) |
|
MODEL
MARK |
A |
B |
C |
D |
E |
F |
Weight
(ton) |
| YH-4WL |
1200 |
2740 |
350 |
350 |
550 |
905 |
abt 1.2 |
| YH-5~6WL |
1300 |
2980 |
400 |
400 |
600 |
1082 |
abt 1.8 |
| YH-7~9WL |
1400 |
3210 |
450 |
400 |
700 |
1275 |
abt 2.2 |
|
|

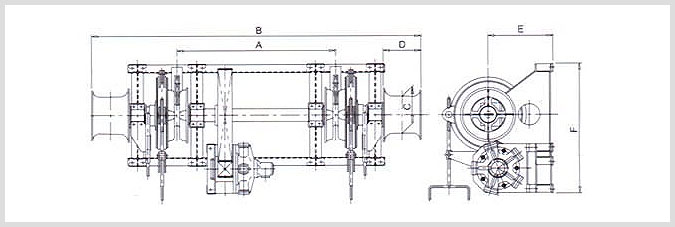

| ■ YH-*WL(K-*) |
|
 |
| 특징 : 정상타입 / 체인 2등급 표준설계 |
|
| ▶ 치 수 |
|
MODEL
MARK |
A |
B |
C |
D |
E |
F |
Weight
(ton) |
| YH-4WL |
770 |
1550 |
350 |
350 |
550 |
905 |
abt 0.85 |
| YH-5~6WL |
840 |
1620 |
400 |
400 |
600 |
1082 |
abt 1.3 |
| YH-7~9WL |
905 |
1685 |
450 |
400 |
700 |
1148 |
abt 1.6 |
|
|

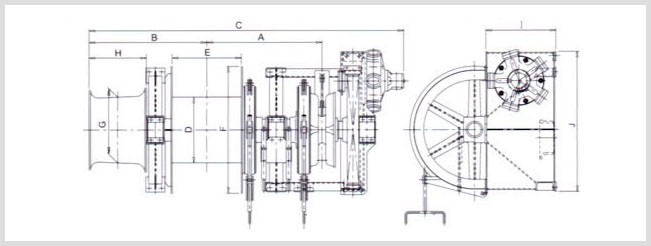

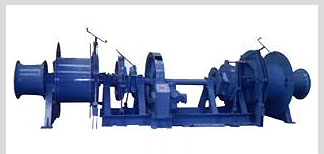

| ■ YH-*WL(F-*)-*MW |
|
 |
| 특징 : 정상타입 / 체인 2등급 표준설계 |
|
| ▶ 사 양 |
|
| ITEMS |
YH-5WL |
YH-5WL |
YH-6WL |
YH-7WL |
YH-8WL |
YH-9WL |
YH-10WL |
YH-11WL |
YH-12WL |
CHAIN
DRUM |
CHAIN
dia. |
фmim |
26 |
28 |
30 |
32 |
34 |
36 |
38 |
40 |
42 |
| Anchorw. |
kg |
900 |
1020 |
1140 |
1290 |
1590 |
1740 |
1920 |
2100 |
2280 |
Rated
load |
ton |
3 |
3.4 |
3.9 |
4.4 |
5 |
5.6 |
6.3 |
7 |
7.6 |
rated
speed |
m/min |
9 |
9 |
9 |
HAESER
DRUM |
Rated
load |
ton |
2.5(3) |
4 |
5 |
Rated
speed |
m/min |
15 |
15 |
15 |
Rope
size |
фmim |
30 x 140(40x140) |
45x160 |
50x200 |
| Warping |
Rated
load |
ton |
2.5(3) |
4 |
5 |
Rated
speed |
m/min |
15 |
15 |
15 |
|
|
| ITEMS |
YH-13WL |
YH-14WL |
YH-15WL |
YH-16WL |
YH-18WL |
YH-19WL |
CHAIN
DRUM |
CHAIN
dia. |
фmim |
44 |
46 |
48 |
50 |
52 |
54 |
| Anchorw. |
kg |
2460 |
2640 |
2850 |
3060 |
3540 |
3780 |
Rated
load |
ton |
8.4 |
9.2 |
10 |
10.8 |
11.7 |
12.6 |
rated
speed |
m/min |
9 |
9 |
HAESER
DRUM |
Rated
load |
ton |
5 |
8 |
Rated
speed |
m/min |
15 |
15 |
Rope
size |
фmim |
50x200 |
60x200 |
| Warping |
Rated
load |
ton |
5 |
8 |
Rated
speed |
m/min |
15 |
15 |
|
|
| ▶ 치 수(mm) |
|
MODEL
MARK |
A |
B |
C |
фD |
E |
фF |
фG |
H |
I |
J |
Weight
(ton) |
| YH-5~6WL |
1400 |
3170 |
4820 |
508 |
450 |
1100 |
400 |
400 |
600 |
1082 |
abt 3.6 |
| YH-7~9WL |
1500 |
3460 |
5180 |
558 |
460 |
1300 |
450 |
400 |
700 |
1275 |
abt 4.5 |
| YH-10~12WL |
1600 |
3750 |
5830 |
760 |
600 |
1520 |
600 |
500 |
850 |
1357 |
abt 6.2 |
| YH-13~15WL |
1800 |
4190 |
6410 |
900 |
700 |
1520 |
600 |
500 |
850 |
1630 |
abt 7.8 |
| YH-16~19WL |
2000 |
4620 |
6990 |
900 |
800 |
1620 |
600 |
500 |
900 |
1800 |
abt 8.5 |
|
|

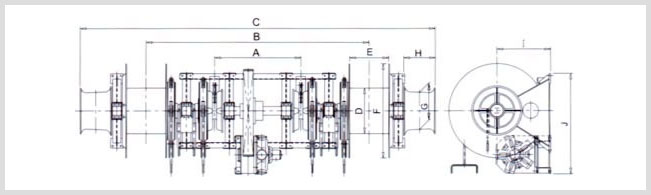

| ■ YH-*WL(K-*)-*MW |
|
 |
| 특징 : 정상타입 / 체인 2등급 표준설계 |
|
| ▶ 사 양 |
|
| ITEMS |
YH-5WL |
YH-5WL |
YH-6WL |
YH-7WL |
YH-8WL |
YH-9WL |
YH-10WL |
YH-11WL |
YH-12WL |
CHAIN
DRUM |
CHAIN
dia. |
фmim |
26 |
28 |
30 |
32 |
34 |
36 |
38 |
40 |
42 |
| Anchorw. |
kg |
900 |
1020 |
1140 |
1290 |
1590 |
1740 |
1920 |
2100 |
2280 |
Rated
load |
ton |
3 |
3.4 |
3.9 |
4.4 |
5 |
5.6 |
6.3 |
7 |
7.6 |
rated
speed |
m/min |
9 |
9 |
9 |
HAESER
DRUM |
Rated
load |
ton |
2.5(3) |
4 |
5 |
Rated
speed |
m/min |
15 |
15 |
15 |
Rope
size |
фmim |
30 x 140(40x140) |
45x160 |
50x200 |
| Warping |
Rated
load |
ton |
2.5(3) |
4 |
5 |
Rated
speed |
m/min |
15 |
15 |
15 |
|
|
| ITEMS |
YH-13WL |
YH-14WL |
YH-15WL |
YH-16WL |
YH-18WL |
YH-19WL |
CHAIN
DRUM |
CHAIN
dia. |
фmim |
44 |
46 |
48 |
50 |
52 |
54 |
| Anchorw. |
kg |
2460 |
2640 |
2850 |
3060 |
3540 |
3780 |
Rated
load |
ton |
8.4 |
9.2 |
10 |
10.8 |
11.7 |
12.6 |
rated
speed |
m/min |
9 |
9 |
HAESER
DRUM |
Rated
load |
ton |
5 |
7.5 |
Rated
speed |
m/min |
15 |
15 |
Rope
size |
фmim |
50x200 |
50x200 |
| Warping |
Rated
load |
ton |
5 |
7.5 |
Rated
speed |
m/min |
15 |
15 |
|
|
| ▶ 치 수(mm) |
|
MODEL
MARK |
A |
B |
C |
фD |
E |
фF |
фG |
H |
I |
J |
Weight
(ton) |
| YH-5~6WL |
885 |
825 |
2490 |
508 |
450 |
1100 |
400 |
400 |
600 |
1082 |
abt 1.8 |
| YH-7~9WL |
980 |
860 |
2620 |
558 |
460 |
1300 |
450 |
400 |
700 |
1148 |
abt 2.5 |
| YH-10~12WL |
1075 |
1040 |
2900 |
760 |
600 |
1520 |
600 |
500 |
850 |
1240 |
abt 3.5 |
| YH-13~15WL |
1195 |
1110 |
3223 |
900 |
700 |
1520 |
600 |
500 |
850 |
1500 |
abt 4.5 |
| YH-16~19WL |
1310 |
1185 |
3380 |
900 |
800 |
1620 |
600 |
500 |
900 |
1660 |
abt 4.9 |
|
|
