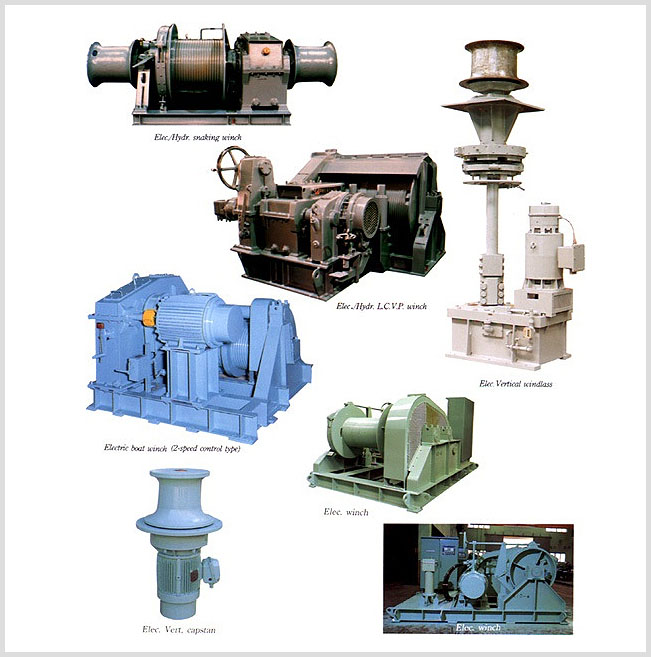

Other winches
● 캡스턴
■ YE-*CA
특 징
- 전기 모타와 직접 연결된 캡스턴은 웜 감속기어에 의해서 부드러운 로링이 가능하도록 특별히 설계 되어야 한다.
- 고객의 특별한 요청에 의해서 이 타입의 캡스턴 에는 자기 브레이크가 탑재될 수 있다.
▶ 사 양
Item Rated Load Speed Rope dia. Motor
　 Ton M/min фmm kw
YE-0.5CA 0.5 15 25 2.2
YE-1CA 1.0 15 30 5.5
YE-1.5CA 1.5 15 32 7.5
YE-2CA 2.0 15 35 11
YE-3CA 3.0 15 40 11
YE-5CA 5.0 15 50 22

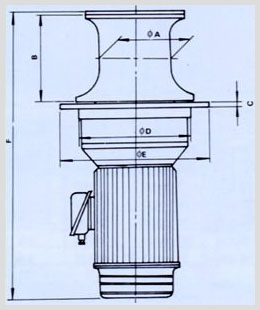

▶ 치 수(mm)
MARK
MODEL		 A B C фD E W
YE-0.5CA 475 877 555 180 210 430
YE-1CA 648 1091 660 220 260 540
YE-1.5CA 816 1235 755 250 300 670
YE-2CA 835 1360 755 250 300 700
YE-3CA 894 1095 890 300 350 860
YE-5CA 770 1994 1205 400 500 1100
(W=abt weight : kg)
■ YMEK-*
특 징
- 캡스턴 감속 기어는 특별한 기어이며, 고속으로 회전하는 볼 베어링과 선박에서 조작이용이 용이 하도록 장착되어 있다.
▶ 사 양
Item Rated Load Speed Rope dia. Motor
　 Ton M/min фmm kw
YMEK-0314 0.3 14 25 1.5
YMEK-0514 0.5 14 25 2.2
YMEK-1015 1.0 15 30 3.7
YMEK-1515 1.5 15 32 6
YMEK-2015 2.0 15 35 8
YMEK-3015 3.0 15 40 11
YMEK-5015 5.0 15 50 19
▶ 치 수(mm)
MARK
MODEL		 фA B C D E F W
YMEK
-0314		 215 230 16 320 400 701 110
YMEK
-0514		 215 230 16 320 400 730 125
YMEK
-1015		 265 300 20 370 500 890 250
YMEK
-1515		 300 350 20 440 620 1021 420
YMEK
-2015		 300 350 20 470 620 1164 535
YMEK
-3015		 300 350 25 470 620 1192 600
YMEK
-5015		 500 500 32 800 1080 1672 1670
(W=abt weight : kg)

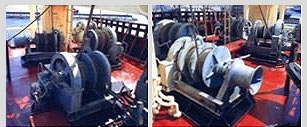

● 하역 윈치 및 예인 윈치
■ YE-*CW
특 징
- 기어, 베어링 및 클러치의 주요 부분들이 녹슬지 않도록 전체가 둘러 싸여져서 유욕윤활되어 있으며 튼튼한 구조이고 구동 시 조용하다.
▶ 사 양
▶ 치 수(mm)
Model Rated   Load
x Rated
speed		 Wire
Rope		 Warping
Load		 Required
Power
(Ton x m/min) (фmmxm) (Ton) (kw)
YE-1CW 1x25(30) 12x100 1 7.5(9)
YE-1.5CW 15x25(30) 12x100 1 11(15)
YE-2CW 2x25(30) 16x100 2 15(19)
YE-3CW 3x25(30) 20x100 2 22(25)
YE-5CW 5x25(30) 24x100 3 37(45)

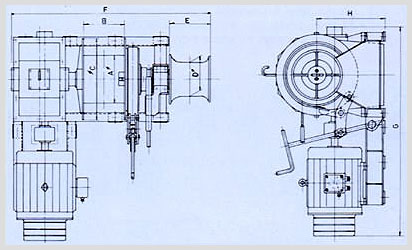

MARK
MODEL		 фA B фC фD E F G H
YE
-1CW		 300 300 500 200 250 1360 1320 450
YE
-1.5CW		 300 300 560 250 300 1410 1480 450
YE
-2CW		 350 300 600 250 300 1510 1690 500
YE
-3CW		 400 300 650 320 350 1600 1780 550
YE
-5CW		 450 400 800 350 400 1820 1960 600
■ YE-*TW
▶ 사 양
▶ 치 수(mm)
Model Rated Load
x Rated
speed		 Wire
Rope		 Required
Power
(Ton x m/min) (фmm x M) (kw)
YE-1GWS 1x25(30) 12x50x2 7.5(9)
YE-1.5GWS 1.5x25(30) 14x50x2 11(15)
YE-2GWS 2x25(30) 16x50x2 15(19)
YE-3GWS 3x25(30) 20x50x2 22(25)
YE-5GWS 5x25(30) 24x50x2 37(45)

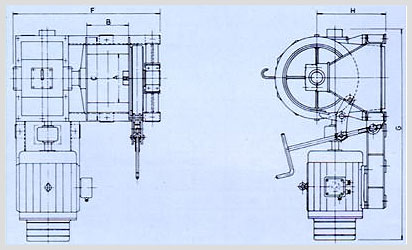

MARK
MODEL		 фA B фC F G H
YE-1TW 300 300 500 1050 1320 450
YE-1.5TW 300 300 560 1050 1480 450
YE-2TW 350 300 600 1145 1690 500
YE-3TW 400 300 650 1180 1780 550
YE-5TW 450 400 800 1340 1960 600
● 가이 윈치
■ YE-*TW
특 징
- 가이 윈치는 특별히 새롭게 설계된 윈치로서, 데릭이 선회할 동안 와이어에
적당한 인장력이 걸린다. 따라서 빠른 선회 작업을 수행 할 수 있다.
▶ 사 양
▶ 치 수(mm)
Model Rated Load
x Rated
speed		 Wire
Rope		 Required
Power
(Ton x m/min) (фmm x M) (kw)
YE-1GW 1x25(30) 12x50x2 7.5(9)
YE-1.5GW 1.5x25(30) 14x50x2 11(15)
YE-2GW 2x25(30) 16x50x2 15(19)
YE-3GW 3x25(30) 20x50x2 22(25)
YE-5GW 5x25(30) 24x50x2 37(45)

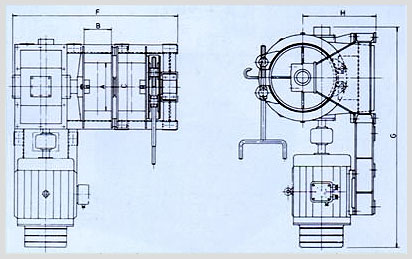

MARK
MODEL		 фA B фC F G H
YE-1GW 300 300 500 1200 1320 450
YE-1.5GW 300 300 560 1250 1480 450
YE-2GW 350 300 600 1305 1690 500
YE-3GW 400 300 650 1385 1780 550
YE-5GW 450 300 800 1620 1960 600
■ YE-*GWS
▶ 사 양
▶ 치 수(mm)
Model Rated Load
x Rated
speed		 Wire
Rope		 Required
Power
(Ton x m/min) (фmm x M) (kw)
YE-1GW 1x25(30) 12x50x2 7.5(9)
YE-1.5GW 1.5x25(30) 14x50x2 11(15)
YE-2GW 2x25(30) 16x50x2 15(19)
YE-3GW 3x25(30) 20x50x2 22(25)
YE-5GW 5x25(30) 24x50x2 37(45)
MARK
MODEL		 фA B фC F G H
YE-1GWS 300 300 500 1200 1320 450
YE-1.5GWS 300 300 560 1250 1480 450
YE-2GWS 350 300 600 1305 1690 500
YE-3GWS 400 300 650 1385 1780 550
YE-5GWS 450 300 800 1620 1960 600
● 사다리 윈치
■ YE-*LWG
특 징
- 가이윈치는 특별히 새롭게 설계된 윈치로서, 데릭이 선회할 동안 와이어에 적당한 인장력이 걸린다. 따라서 빠른 선회 작업을 수행할 수 있다.
▶ 사 양
▶ 치 수(mm)
Model Rated Load Speed Wire
Rope		 Motor
(kg) (m/min) (фmm x m) (kw)
YE-04LWG 400 15 10x50 1.5
YE-06LWG 600 15 10x50 2.2
YE-10LWG 1000 15 12x50 3.7
YE-15LWG 1500 15 12x50 6

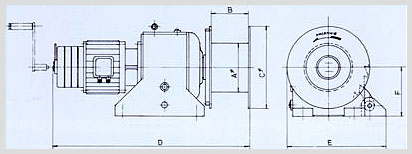

MARK
MODEL		 фA B фC D E F
YE-04LWG 240 180 400 870 480 210
YE-06LWG 240 180 400 960 480 240
YE-10LWG 240 180 400 990 480 260
YE-15LWG 240 180 400 1080 480 300
■ YH-*WL(F-*)-*MW
특징 : 정상타입 / 체인 2등급 표준 설계
▶ 사 양
　 　 YH-18WL YH-20WL YH-21WL YH-23WL YH-24WL YH-26WL YH-28WL YH-30WL YH-32WL
Chain Drum Chain dia. фmm 50 52 54 56 58 60 62 64 66
Anchoyw kg 4050 4590 4890 5250 5610 6000 6450 6900 7350
Rated load Ton 12.1 13.1 14.1 15.2 16.3 17.4 18.6 19.8 21.1
Rated speed m/min 9 9 9
Haeser drum Rated load Ton 8 10 10
Rated speed m/min 15 15 15
Rated capa фm/min 65 x 200 65 x 200 65 x 200
Warping Rated load Ton 8 10 10
Rated speed m/min 15 15 15
　 　 YH-34WL YH-36WL YH-39WL YH-42WL YH-44WL YH-48WL YH-51WL YH-55WL
Chain Drum Chain dia. фmm 68 70 73 76 78 81 84 87
Anchoyw kg 7800 8300 8700 9300 10500 11100 11700 12300
Rated load Ton 22.4 23.7 25.8 28 29.4 31.8 34.2 36.6
Rated speed m/min 9 9 9
Haeser drum Rated load Ton 12.5 16 16(20)
Rated speed m/min 15 15 15
Rated capa фm/min 70 x 200 75 x 200 75 x 250
Warping Rated load Ton 12.5 16 16(20)
Rated speed m/min 15 15 15
　 　 YH-59WL YH-61WL YH-66WL
Chain Drum Chain dia. фmm 90 92 95
Anchoyw kg 13500 14100 14700
Rated load Ton 39.2 41 43.7
Rated speed m/min 9
Haeser drum Rated load Ton 16(20)
Rated speed m/min 15
Rated capa фm/min 75 x 250
Warping Rated load Ton 16(20)
Rated speed m/min 15

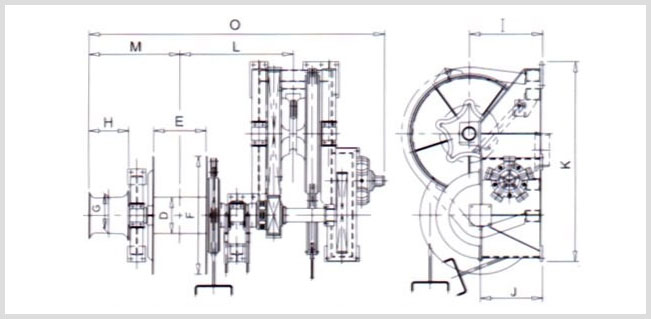

■ YH-*WL(K-*)-*MW
특징 : 정상타입 / 체인 2등급 표준 설계
▶ 사 양

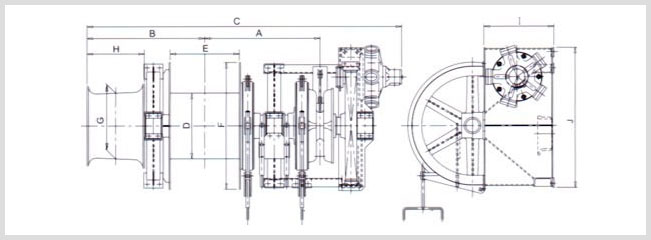

MODEL
Mask		 A B C D E F G Weight
(ton)
YH-18~21WL 2200 4520 6690 400 750 1400 400 abt 8.2
YH-23~26WL 2400 4720 6890 450 750 1500 450 abt 9.6
YH-28~32WL - - - 450 750 1500 450 abt 7.4
YH-33~39WL - - - 500 860 1500 500 abt 8.7
YH-42~48WL - - - 500 860 1500 500 abt 10.1
YH-51~55WL - - - 500 1100 1620 550 abt 10.9
YH-59~66WL - - - 500 1100 1620 550 abt 12.9
MODEL
Mask		 H I J K L M O Weight
(ton)
YH-18~21WL 450 900 800 2450 - - - abt 8.2
YH-23~26WL 500 950 800 2580 - - - abt 9.6
YH-28~32WL 500 1100 800 2790 1375 1145 3760 abt 7.4
YH-33~39WL 550 1050 800 2950 1450 1320 4010 abt 8.7
YH-42~48WL 550 1100 800 3030 1450 1320 4010 abt 10.1
YH-51~55WL 600 1150 850 3108 1713 1500 4573 abt 10.9
YH-59~66WL 600 1200 850 3230 1723 1500 4583 abt 12.9
■ YH-*WL(F-*)-*TW
특 징
- 앵커 양묘기의 기능에 덧붙여 이 장치는 중심 부분에서 예인 드럼이 장착되어지며 선교에서 원격 제어될 수 있어야 한다. 따라서, 예인선의 승무원의 수를 줄일 수 있어야 하며, 유압 브레이크는 예인 드럼의 조작을 간단히 할 수 있도록 탑재되어야 한다.
▶ 사 양
Items 　 YH-3WL(F*)-07TW25 YH-4WL(F*)-1TW40 YH-5WL(F*)-2TW60
Chain Drum Chain dia. фmm 19 20.5 22 24 26 28
Anchoyw kg 480 570 660 780 900 1020
Rated load Ton 1.6 1.8 2.1 2.5 3 3.4
Rated speed m/min 12 12 12
Haeser drum Rated load Ton 0.7 1 1.5
Rated speed m/min 40 40 40
Rated at layer 1st 1st 1st
Rated capa ton 25 40 60
Warping Rated capa. mm x m 65 x 100 85 x 100 95 x 100
Rated load ton 1 1.5 20
Rated speed m/min 15 15 15
Rope size фmm 32 35 35

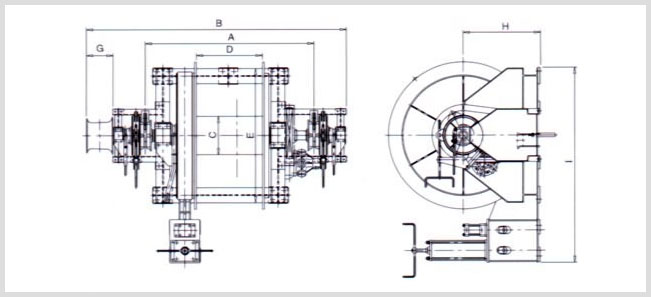

▶ 치 수
MODEL
Mask		 A B C D E F G H I Weight
(ton)
YH-3WL 1700 3229 457 600 1250 300 300 700 1975 abt 1.7
YH-3WL 1800 3329 508 700 1520 300 300 900 2320 abt 2.5
YH-3WL 2100 3776 610 900 1800 400 400 1050 2550 abt 3.3
